Tugas Pendahuluan (Percobaan 1 Kondisi 9)

Modul 1

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja Rangkaian

5. Link Download

1. Kondisi [Kembali]

Percobaan 1 Kondisi 9

Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input
awal berupa 3 saklar SPDT.

2. Gambar Rangkaian Simulasi [Kembali]

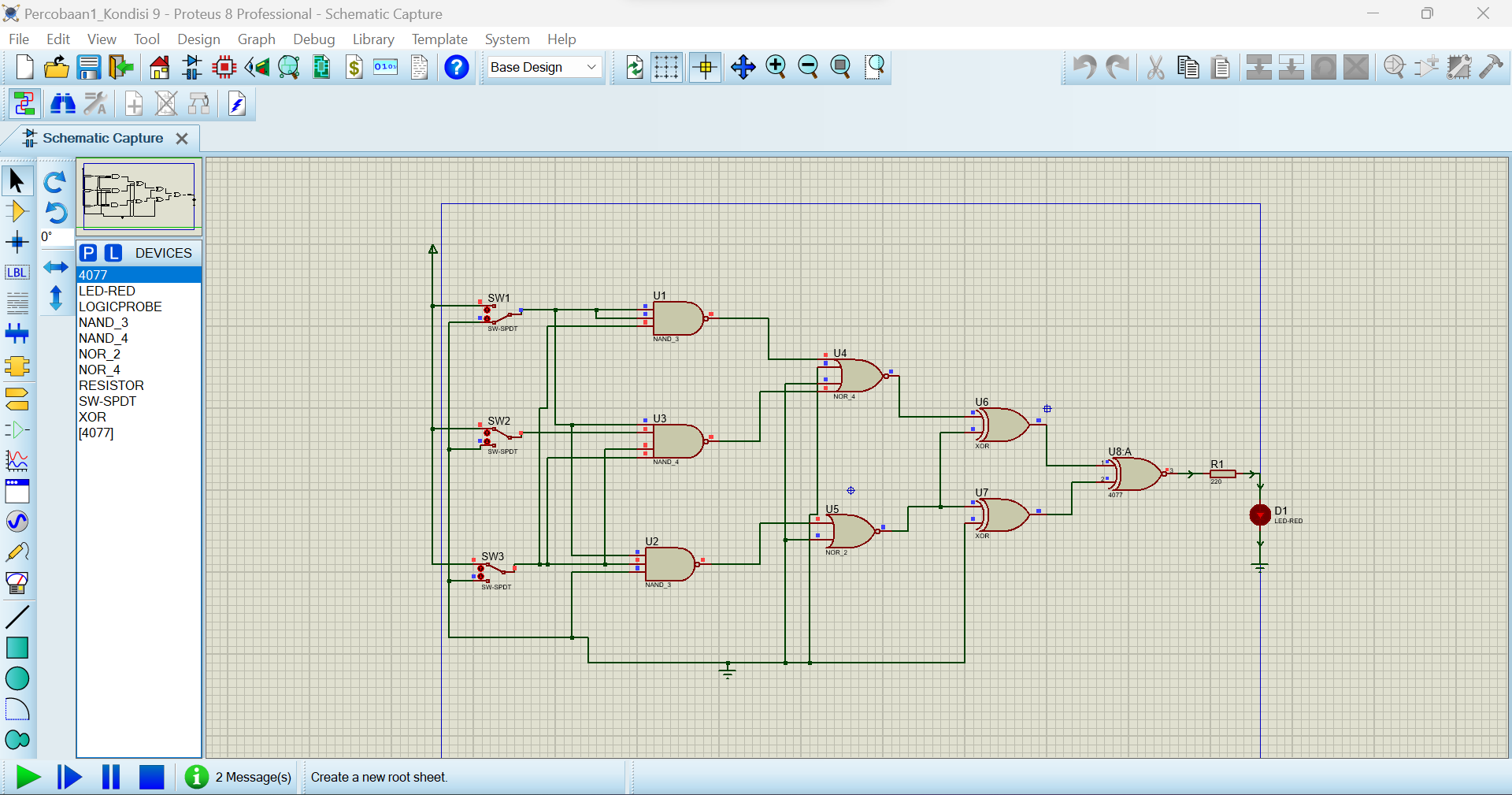

a. Kondisi ketika LED belum menyala

b. Kondisi ketika LED menyala

3. Video Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Gerbang Logika yang Digunakan

1. Gerbang NAND

2. Gerbang NOR

3. Gerbang XOR

4. Gerbang XNOR

Prinsip Kerja Rangkaian

Pada rangkaian di atas (Gambar a) menggunakan kondisi semua saklar SPDT berada pada logika 1 Ketika saklar berada pada logika 1 maka akan ada arus mengalir dari VCC kemudian diteruskan ke 3 gerbang NAND (pin input dari masing-masing gerbang NAND). Gerbang NAND adalah gerbang gabungan dari gerbang NOT dan AND atau bisa juga didefenisikan sebagai kebalikan dari gerbang AND. Pada gerbang NAND U1 dan U2 menggunakan gerbang dengan 3 input untuk gerbang NAND U3 menggunakan gerbang dengan 4 input. Dapat dilihat bahwa seluruh input di gerbang NAND U1 dan U3 berlogika 1 dan untuk gerbang NAND U2 ada satu pin yang berlogika 0. Berdasarkan tabel kebenaran pada NAND yaitu ketika semua inputnya berlogika 1 maka outputnya akan berlogika 0, tetapi ketika inputnya berlogika 1 dan 0, 0 dan 1, serta 0 dan 0 maka outpunya akan berlogika 1. Dari tabel kebenaran tersebut maka kita akan mendapatkan hasil untuk ouput dari gerbang NAND U1 dan U3 akan berlogika 0 dan Untuk U2 outpunya berlogika 1.

Kemudian Output dari gebang NAND U1, U2, dan U3 diteruskan untuk menjadi input pada pin input gerbang NOR di U4 dan U5. Gerbang NOR adalah gerbang gabungan dari gerbang NOT dan OR atau bisa didefenisikan sebagai kebalikan dari gerbang OR. Pada gerbang NOR U4 menggunakan gerbang dengan 4 input dan U5 menggunakan gerbang dengan 2 input. Dapat dilihat pada gerbang NOR U4 berlogika 0 di 4 pin inputnya yang menyebabkan outputnya menjadi 1 dan gerbang NOR U5 itu inputnya berlogika 0 dan 1 pada pin inputnya nya yang menyebabkan outputnya menjadi 0. Berdasarkan tabel kebenaran dari gerbang NOR jika inpunya berlogika 0 dan 0 maka outpunya berlogika 1 sedangkan jika inpunya berlogika 1dan 0, 0 dan 1, serta 1 dan 1 maka outputnya berlogika 0.

Kemudian Output dari gerbang NOR U4 dan U5 tersebut diteruskan menuju pin input pada gerbang XOR U6 dan U7. Gerbang XOR adalah kebalikan dari gerbang XNOR. Dapat dilihat input dari gerbang XOR U6 yaitu berlogika 1 dan 0 yang menyebabkan outputnya berlogika 1 dan input dari XOR U7 yaitu berlogika 0 keduanya yang menyebabkan outputnya berlogika 0. Berdasarkan karakteristik dari gerbang XOR ketika jumlah dari logika inputnya itu genap maka outputnya akan berlogika 0 dan ketika jumlah dari inputnya bernilai ganjil maka outputnya akan berlogika 1.

Kemudian output dari gerbang XOR U6 dan U7 diteruskan ke pin input untuk gerbang XNOR U8. Gerbang XNOR adalah kebalikan dari gerbang XOR. Dapat dilihat pada gambar input dari gerbang U8 itu berlogika 1 dan 0 yang menyebabkan outputnya berlogika 0. Hal ini berdasarkan karakteristik dari gerbang XNOR dimana ketika jumlah dari logika inputnya genap maka outputnya akan berlogika 1 dan ketika jumlah dari logika inputnya ganjil maka outputnya akan berlogika 0. Karena output akhirnya berlogika 0 maka LED yang dipasangkan sebagai indikator tidak dapat hidup karna tidak ada arus yang mengalir pada LED.

Pada (Gambar b) dapat dilihat bahwasannya lampu LED hidup. Hal ini dikarenakan saklar SPDT 1 diubah menjadi logika 0 sehingga inputan dari masing-masing gerbang berubah yang pada akhirnya pada gerbang XNOR menghasilkan output berlogika 1 hal ini karena jumlah dari logika inputnya genap. Dengan output yang keluar berlogika 1 maka ada arus yang mengalir ke resistor kemudian diteruskan ke LED sehingga LED dapat menyala.
