Aplikasi Encoder & Decoder



Papan Skor Futsal Otomatis

1.Tujuan[Kembali]

  • Mampu mengaplikasikan decoder-encoder kedalam rangkaian percobaan
  • Mempelajari simulasi rangkaian aplikasi
  • Mempelajari prinsip kerja rangkaian aplikasi
  • Mampu mengaplikasikan dalam kehidupan sehari-hari

2.Alat dan Bahan[Kembali]

ALAT

-Power Supply



Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

-Voltmeter DC


Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

- Logic Probe



Logic probe atau logic tester adalah alat yang biasa digunakan untuk menganalisa dan mengecek status logika (High atau Low) yang keluar dari rangkaian digital.

- Battery (Power Supply)

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya

Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

Baterai Primer (Baterai Sekali Pakai/Single Use)

Baterai Primer atau Baterai sekali pakai ini merupakan baterai yang paling sering ditemukan di pasaran, hampir semua toko dan supermarket menjualnya. Hal ini dikarenakan penggunaannya yang luas dengan harga yang lebih terjangkau. Baterai jenis ini pada umumnya memberikan tegangan 1,5 Volt dan terdiri dari berbagai jenis ukuran seperti AAA (sangat kecil), AA (kecil) dan C (medium) dan D (besar). Disamping itu, terdapat juga Baterai Primer (sekali pakai) yang berbentuk kotak dengan tegangan 6 Volt ataupun 9 Volt.

Baterai Sekunder (Baterai Isi Ulang/Rechargeable)

Baterai Sekunder adalah jenis baterai yang dapat di isi ulang atau Rechargeable Battery. Pada prinsipnya, cara Baterai Sekunder menghasilkan arus listrik adalah sama dengan Baterai Primer. Hanya saja, Reaksi Kimia pada Baterai Sekunder ini dapat berbalik (Reversible). Pada saat Baterai digunakan dengan menghubungkan beban pada terminal Baterai (discharge), Elektron akan mengalir dari Negatif ke Positif. Sedangkan pada saat Sumber Energi Luar (Charger) dihubungkan ke Baterai Sekunder, elektron akan mengalir dari Positif ke Negatif sehingga terjadi pengisian muatan pada baterai. Jenis-jenis Baterai yang dapat di isi ulang (rechargeable Battery) yang sering kita temukan antara lain seperti Baterai Ni-cd (Nickel-Cadmium), Ni-MH (Nickel-Metal Hydride) dan Li-Ion (Lithium-Ion).

Struktur Battery

elemen baterai

BAHAN

-Transistor 2N222

Spesifikasi :

Transistor Polarity                            NPN
Collector Emitter Voltage V(br)ceo            30V
Transition Frequency Typ ft               -
DC Collector Current            800mA
Power Dissipation Pd            500mW
DC Current Gain hFE            100
Operating Temperature Range            -
Transistor Case Style            TO-18
No. of Pins            3
MSL                -

Konfigurasi PIN :

1. Emitter

2. Base

3. Collector

- LED


A. Spesifikasi :

* Superior weather resistance
* 5mm Round Standard Directivity
* UV Resistant Eproxy
* Forward Current (IF): 30mA
* Forward Voltage (VF): 1.8V to 2.4V
* Reverse Voltage: 5V
* Operating Temperature: -30℃ to +85℃
* Storage Temperature: -40℃ to +100℃
* Luminous Intensity: 20mcd

B. Konfigurasi Pin :

* Pin 1 : Positive terminal of LED
* Pin 2 : Negative terminal of LED

 - Resistor 220 ohm


Spesifikasi :

Resistance (Ohms)          : 220 V

Power (Watts)                     : 0,25 W, ¼ W

Tolerance                             : ± 5%

Packaging                           : Bulk

Composition                       : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status               : Lead Free

RoHS Status                        : RoHs Complient


- Relay


 A. Spesifikasi :

  • Trigger Voltage (Voltage across coil) : 5V DC
  • Trigger Current (Nominal current) : 70mA
  • Maximum AC load current: 10A @ 250/125V AC
  • Maximum DC load current: 10A @ 30/28V DC
  • Compact 5-pin configuration with plastic moulding
  • Operating time: 10msec Release time: 5msec
  • Maximum switching: 300 operating/minute (mechanically)
 B. Konfigurasi Pin :


Nomor PIN

Nama Pin

Deskripsi

1

Coil End 1

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground

2

Coil End 2

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground

3

Common (COM)

Common terhubung ke salah satu Ujung Beban yang akan dikontrol

4

Normally Close (NC)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu

5

Normally Open (NO)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu


- Sound Sensor


Spesifikasi dari Sound Sensor:

        ·         Tegangan kerja: DC 3.3-5V

        ·         Sensitivitas yang Dapat Disesuaikan

        ·         Dimensi: 32 x 17 mm

        ·         Indikasi keluaran sinyal

        ·         Output sinyal saluran tunggal

        ·         Dengan lubang baut penahan, pemasangan yang mudah

        ·         Mengeluarkan level rendah dan sinyal menyala ketika ada suara

        ·         Output berupa digital switching output (0 dan 1 high dan low)

Konfigurasi Sound Sensor :


 Grafik Sound Sensor

- Infrared Sensor
Spesifikasi :
  • Tegangan kerja 3-5 V DC
  • Konsumsi arus pada 3,3V = 23 mA dan pada 5V = 43mA
  • Ukuran board 3.2 x 1,4cm
  • Lubang sekrup 3mm
Konfigurasi PIN :
 Grafik Infrared Sensor


Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

- Vibration Sensor


Spesifikasi :
  • Vsuplai : DC 3.3V-5V.
  • Arus : 15mA.
  • Sensor : SW-420 Normally Closed.
  • Output : digital.
  • Dimensi : 3,8 cm x 1,3 cm x 0,7 cm.
  • Berat : 10 gr.
 Konfigurasi Pin:

 Grafik :

 Grafik diatas merupakan perbandingan frekuensi dengan sensitivitas vibration sensor

- Decoder 74LS47

Pada decoder ini, dia memiliki 4 buah input yaitu A, B, C, D dan akan dikonversikan menjadi output sebanyak 7 buah.

Konfigurasi PIN :

-D Flip Flop
 D Flip-Flop

D Flip-flop merupakan salah satu jenis flip-flop yang dibangun dengan menggunakan flip-flop R-S. Perbedaan dengan R-S flip-flop terletak pada inputan R, dan D Flip-flop inputan R terlebih dahulu diberi gerbang NOT.

-Diode


-Gerbang NOT

Gerbang NOT sering juga disebut sebagai rangkaian inventer (pembalik). Tugas rangkaian NOT (pembalik) ialah memberikan suatu keluaran yang tidak sama dengan masukan.

-Gerbang AND


Gerbang AND (IC 4081) memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0.

Konfigurasi pin :

      -  Pin 7 adalah suplai negatif

      -  Pin 14 adalah suplai positif

      - Pin 1 & 2, 5 & 6, 8 & 9, 12 & 13 adalah input gerbang

       - Pin 3, 4, 10, 11 adalah keluaran gerbang

Spesifikasi  :

    - Catu daya : 3 V - 15 V
    - Fungsi : Quad 2-Input AND Gate
    - Propagation delay : 55 ns
    - Level tegangan I/O : CMOS
    - Kemasan : DIP 14-pin

-Gerbang NOR

Gerbang NOR adalah gabungan gerbang NOT dan OR, mempunyai dua atau lebih sinyal masukan tetapi hanya satu sinyal keluaran. IC 7402 merupakan ic yang dibangun dari gerbang logika dasar NOR. Gerbang NOR atau juga bisa disebut dengan pembalik (inverter) memiliki fungsi membalik logika tegangan inputnya pada outputnya.

Spesifikasi:
· Tegangan Suply: 7 V

· Tegangan input: 5.5 V

· Beroperasi pada suhu udara 0 sampai +70 derjat

· Kisaran suhu penyimpanan: -65 derjat sampai 150 derjat celcius.

Konfigurasi pin:

· Vcc : Kaki 14

· GND : Kaki 7

· Input : Kaki 2, 3, 6, 8, 9, 11, dan 12

· Output : Kaki 1, 4, 10, dan 13

-Gerbang NAND

Gerbang NAND adalah gabungan gerbang NOT dan AND mempunyai dua atau lebih sinyal masukan (input) tetapi hanya satu sinyal keluaran (output). IC 7400 merupakan ic yang dibangun dari gerbang logika dasar NAND. Gerbang NAND menghendaki semua inputnya bernilai 0 (terhubung dengan ground) atau salah satunya bernilai 1 agar menghasilkan output yang berharga 1.

Spesifikasi IC 7400:

· Tegangan Suply: 7 V

· Tegangan input: 5.5 V

· Beroperasi pada suhu udara 0 sampai +70 derjat

· Kiasaran suhu penyimpanan: -65 derjat sampai 150 derjat celcius

Konfiugurasi pin:

· Vcc : Kaki 14

· GND : Kaki 7

· Input : Kaki 1 dan 2, 4 dan 5, 13 dan 12, 10 dan 9

· Output : Kaki 3, 6, 1

-Seven Segment








Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

-Encoder 74LS147



-Sensor Vibration

Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:
   - Pembesaran sinyal getaran
   - Penyaringan sinyal getaran dari sinyal pengganggu.
   - Penguraian sinyal, dan lainnya.
Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:
  - Sensor penyimpangan getaran (displacement transducer)
  - Sensor kecepatan getaran (velocity tranducer)
  - Sensor percepatam getaran (accelerometer).
Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:
  - Jenis sinyal getaran
  -  Rentang frekuensi pengukuran
  -  Ukuran dan berat objek getaran.
  -  Sensitivitas sensor
Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:
   - Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya
     (power supply) dari luar, misalnya Velocity Transducer.
   - Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.
Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :

-Infrared Sensor

infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infrared, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.


Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.


Dari grafik dapat disimpilkan bahwa semakin jauh jarak benda maka semakin kecil output nya, dan begitu juga sebaliknya.

Dari grafik dapat disimpulkan bahwa semakin tinggi intensitass cahaya maka semakin rendah nilai resistansi dan sebaliknya.

-Gerbang AND

Gerbang AND atau disebut juga "AND GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang AND berikut.

Pada gerbang logika AND, simbol yang menandakan operasi gerbang logika AND adalah tanda titik (.) atau bisa juga dengan tanpa tanda titik, contohnya seperti Z = X.Y atau Z = XY.

Perhatikan tabel kebenaran gerbang AND. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang AND akan menghasilkan output (keluaran) logika 1 bila semua variabel input (masukan) bernilai logika 1" sebalikanya "Gerbang AND akan menghasilkan keluaran logika 0 bila salah satu masukannya merupakan logika 0"

Jenis Gerbang Logika AND

Adapun gerbang logika AND terdiri dari gerbang logika AND 2 input dan 3 input. Untuk memperjelas silahkan perhatikan gambar berikut.



Berdasarkan ekspresi Boolean untuk fungsi logika AND didefinisikan sebagai (.) yang mana merupakan operasi bilangan biner, sehingga gerbang AND dapat diturunkan secara bersama-sama untuk membentuk sejumlah input.

Tetapi mengingat bahwa IC gerbang AND yang tersedia dipasaran hanya terdiri dari input 2, 3, atau 4. maka diperlukan input tambahan , sehingga gerbang AND standar perlu diturunkan bersama sehingga mendapatkan nilai input yang diperlukan, sebagai contoh

Gerbang AND Multi Input


Berdasarkan Gerbang AND 6 input diatas maka ekspresi Boolean yaitu :

Q = (A.B).(C.D).(E.F)

- Gerbang NOT

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.

Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1

-Segment Anoda


Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

-TTL Decoder 74LS47

Ic 74LS47 merupakan dekoder BCD ke seven segment yang berfungsi untuk menyalakan sevent segment mode common anode.

Dekoder BCD ke seven segment mempunyai masukan berupa bilangan BCD 4-bit (masukan A, B, C dan D). Bilangan BCD ini dikodekan sehingga membentuk kode tujuh segmen yang akan menyalakan ruas-ruas yang sesuai pada seven segment. Masukan BCD diaktifkan oleh logika ‘1’, dan keluaran dari dekoder 7447 adalah aktif low. Tiga masukan ekstra juga ditunjukkan pada konfigurasi pin IC 7447 yaitu masukan (lamp test), masukan (blanking input/ripple blanking output), dan (ripple blanking input).

pada konfigurasi pin IC 7447 yaitu masukan (lamp test), masukan (blanking input/ripple blanking output), dan (ripple blanking input).

LT’ , Lamp Test: berfungsi untuk mengeset display, bila diberi logika ‘0’ maka semua keluaran dari IC ini akan berlogika 0. Sehingga seven segment akan menunjukkan angka delapan (8).

BI’/RBO’ , Blanking Input/Row Blanking Output: berfungsi untuk mematikan keluaran dari IC. Bila diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.

RBI’ , Row Blanking Input: berfungsi untuk mematikan keluaran dari IC jika semua input berlogika “0”. Bila diberi logika “0”, diberi logika “1” dan diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.

lamp test (LT) akan menyalakan setiap segmen untuk melihat apakah segmen-segmen tersebut beroperasi. Selanjutnya Ripple Blanking Input RBI akan mematikan semua segmen bila rangkaian diaktifkan.

Output pada ic ini ketika output bernilai 6 maka pada display seven segmen akan tampil seperti huruf “b” dan ketika output bernilai 9 maka tampilan pada seven segmen akan seperti huruf “q”. Hal ini dikarenakan sipembuat merancang ic 74ls47 ini demikian. Berikut adalah output yang akan ditampilakn ic 74ls47 pada seven segmen.



- D Flip-Flop

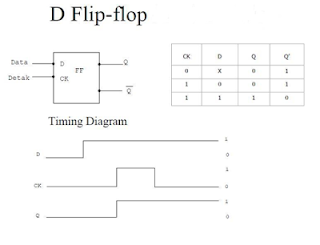

D Flip-flop merupakan salah satu jenis Flip-flop yang dibangun dengan menggunakan Flip-flop RS. Perbedaan dengan Flip-flop RS terletak pada inputan R, pada D Flip-flop inputan R terlebih dahulu diberi gerbang NOT. maka setiap masukan ke D FF ini akan memberi keadaan yang berbeda pada input RS, dengan demikian hanya terdapat 2 keadaan “SET” dan “RESET” S=0 dan R=1 atau S=1 dan R=0, jadi dapat disi. Berikut adalah gambar dari symbol dan data sheet D Flip – flop.

-Gerbang NOR

Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.


-Gerbang NAND

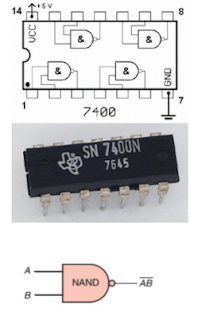

Gerbang NAND merupakan gabungan dari gerbang AND dan NOT. Output gerbang NAND selalu merupakan kebalikan dari output gerbang AND untuk input yang sama. Jadi output akan berlogika tinggi jika salah satu atau lebih input-nya berlogika rendah, dan output akan berlogika rendah hanya pada saat semua input-nya berlogika tinggi. (Tokheim, 1995). Simbol gerbang NAND ini ditunjukkan pada Gambar 2.5. Tabel kebenaran gerbang NAND diperlihatkan pada Tabel 2.5.

-Encoder 74LS147

Encoder adalah kebalikan dari decoder, encoder 10 line (desimal) ke BCD 74147 adalah sebuah chip IC yang berfungsi untuk mengokdekan 10 line jalur input (desimal) menjadi data dalam bentuk BCD (Binary Coded decimal). IC encoder 74147 merupakan encoder data desimal menjadi data BCD dengan input aktif LOW dan output 4 bit BCD aktif LOW. Encoder desimal ke BCD ini sering kita perlukan pada saat perancangan suatu perangkat digital dan kita mengalami kekurangan port atau jalut untuk input saklarnya. IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber + 5 volt DC. Konfigurasi pin dan tabel kebenaran dari encoder TTL 10 line (desimal) ke BCD IC 74147 dapat dilihat pada gambar berikut. Konfigurasi Pin Dan Tabel Kebenaran Encoder 74147

4.Percobaan[Kembali]

Prosedur Percobaan:
  • Siapkan alat dan bahan yang akan digunakan di library proteus, seperti Decoder 74LS47, Vibration sensor, Sound sensor, Infrared Sensor, D flip flop, Gerbang Logika dan 7 Segment Anoda.
  • Rangkailah semua alat dan bahan yang digunakan seperti pada gambar rangkaian percobaan.
  • Jalankan simulasi rangkaian yang telah dibuat .

Rangkaian simulasi dan Prinsip kerja[Kembali]



Apabila pemain masuk kedalam lapangan maka akan dideteksi oleh sensor infrared sehingga sensor infrared akan aktif. Dengan aktifnya sensor infrared maka sensor akan mengeluarkan tegangan sebesar 5V kemudian diteruskan ke resistor. Selanjutnya diteruskan menuju kaki base transistor, karena tegangan di gate bernilai 0.76 V maka tarnsistor aktif, dengan aktifnya transitor maka akan ada arus mengalir dari VCC sebesar 5V menuju resistor kemudian relay dan diteruskan menuju kaki kolektor, emitor, dan ground.  Karena adanya arus yang melewati relay maka relay aktif, saklar bergerak ke kanan. Sehingga LED akan mendapatklan suplay dari batterai yang membuat LED aktif. LED berguna sebagai indikator yang menunjukkan para pemain memasuki lapangan.

Kemudian jika pemain mencetak gol kearah gawang lawan maka sensor vibration yang terdapat pada tiang gawang akan aktif karna mendeteksi adanya getaran. Dengan aktifnya sensor getaran maka sensor akan mengeluarkan tegangan sebesar 5V kemudian diteruskan pada rangkaian asinkronous binary counter kemudian diteruskan pada dekoder dan 7-segment. Dimana 7-segment berguna sebagai tampilan skor pertandingan. rangkaian counter pada vibration sensor ini tergantung dari input pada sensor dimana counter akan berjalan saat kondisi aktif high atau dalam keadaan logicstate berpindah dari 0 ke 1. Untuk rangkaian counter ini akan berjalan berurutan sesuai dengan input yang diberikan oleh sensor.



Apabila waktu sewa lapangan telah habis maka operator lapangan futsal akan meniup peluit dan suara dari peluit akan diterima oleh sound sensor yang membuat sound sensor aktif. Dengan aktifnya sound sensor maka sensor akan mengeluarkan  tegangan sebesar 5V kemudian diteruskan ke resistor. Selanjutnya diteruskan menuju kaki base transistor, karena tegangan di gate bernilai 0.76 V maka tarnsistor aktif, dengan aktifnya transitor maka akan ada arus mengalir dari VCC menuju resistor kemudian relay dan diteruskan menuju kaki kolektor, emitor, dan ground.  Karena adanya arus yang melewati relay maka relay aktif, sehingga saklar relay bergerak ke kanan. Sehingga LED akan mendapatklan suplay dari battery yang membuat LED aktif (sebagai indikator sensor aktif). dan juga dengan aktifnya relay maka akan ada arus yang diteruskan melalui encoder dan diteruskan ke 7-segment  (sebagai indikator). Dan juga dengan aktifnya sound sensor maka skor yang ditampilkan pada 7-segment akan otomatis ter reset (menampilkan angka 0). Disini sound sensor juga berfungsi sebagai rangkaian reset. Jadi untuk input dan output pada vibration sensor bergantung dari aktifnya sensor infrared dimana yang akan mengaktifkan vibration sensor agar bisa mengganti seven section menjadi angka selanjutnya.
