- Mampu mengaplikasikan mux demux kedalam rangkaian percobaan
- Mempelajari simulasi rangkaian aplikasi
- Mempelajari prinsip kerja rangkaian aplikasi
ALAT
- Battery (Power Supply)
Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).
Baterai Primer (Baterai Sekali Pakai/Single Use)
Baterai Primer atau Baterai sekali pakai ini merupakan baterai yang paling sering ditemukan di pasaran, hampir semua toko dan supermarket menjualnya. Hal ini dikarenakan penggunaannya yang luas dengan harga yang lebih terjangkau. Baterai jenis ini pada umumnya memberikan tegangan 1,5 Volt dan terdiri dari berbagai jenis ukuran seperti AAA (sangat kecil), AA (kecil) dan C (medium) dan D (besar). Disamping itu, terdapat juga Baterai Primer (sekali pakai) yang berbentuk kotak dengan tegangan 6 Volt ataupun 9 Volt.
Baterai Sekunder (Baterai Isi Ulang/Rechargeable)
Baterai Sekunder adalah jenis baterai yang dapat di isi ulang atau Rechargeable Battery. Pada prinsipnya, cara Baterai Sekunder menghasilkan arus listrik adalah sama dengan Baterai Primer. Hanya saja, Reaksi Kimia pada Baterai Sekunder ini dapat berbalik (Reversible). Pada saat Baterai digunakan dengan menghubungkan beban pada terminal Baterai (discharge), Elektron akan mengalir dari Negatif ke Positif. Sedangkan pada saat Sumber Energi Luar (Charger) dihubungkan ke Baterai Sekunder, elektron akan mengalir dari Positif ke Negatif sehingga terjadi pengisian muatan pada baterai. Jenis-jenis Baterai yang dapat di isi ulang (rechargeable Battery) yang sering kita temukan antara lain seperti Baterai Ni-cd (Nickel-Cadmium), Ni-MH (Nickel-Metal Hydride) dan Li-Ion (Lithium-Ion).
Struktur Battery
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.
-Voltmeter DC
Logic probe atau logic tester adalah alat yang biasa digunakan untuk menganalisa dan mengecek status logika (High atau Low) yang keluar dari rangkaian digital.
- Demultiplexer 74154
- LED
A. Spesifikasi :
Gerbang NOT sering juga disebut sebagai rangkaian inventer (pembalik). Tugas rangkaian NOT (pembalik) ialah memberikan suatu keluaran yang tidak sama dengan masukan.
-Transistor NPN
Spesifikasi :
| Transistor Polarity | NPN | |||
| Collector Emitter Voltage V(br)ceo | 30V | |||
| Transition Frequency Typ ft | - | |||
| DC Collector Current | 800mA | |||
| Power Dissipation Pd | 500mW | |||
| DC Current Gain hFE | 100 | |||
| Operating Temperature Range | - | |||
| Transistor Case Style | TO-18 | |||
| No. of Pins | 3 | |||
| MSL | - |
Konfigurasi PIN :
1. Emitter
2. Base
3. Collector
- Resistor
Spesifikasi :
Resistance (Ohms) : 220 V
Power (Watts) : 0,25 W, ¼ W
Tolerance : ± 5%
Packaging : Bulk
Composition : Carbon Film
Temperature Coefficient : 350ppm/°C
Lead Free Status : Lead Free
RoHS Status : RoHs Complient
A. Spesifikasi :
- Trigger Voltage (Voltage across coil) : 5V DC
- Trigger Current (Nominal current) : 70mA
- Maximum AC load current: 10A @ 250/125V AC
- Maximum DC load current: 10A @ 30/28V DC
- Compact 5-pin configuration with plastic moulding
- Operating time: 10msec Release time: 5msec
- Maximum switching: 300 operating/minute (mechanically)
Nomor PIN | Nama Pin | Deskripsi |
1 | Coil End 1 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground |
2 | Coil End 2 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 5V dan ujung lainnya ke ground |
3 | Common (COM) | Common terhubung ke salah satu Ujung Beban yang akan dikontrol |
4 | Normally Close (NC) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu |
5 | Normally Open (NO) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu |
Spesifikasi:
–Stepper motor tipe bipolar yang bekerja pada tegangan 9V.
– Tipe: bipolar.
– Kondisi: refurbished, sudah diuji @ 9V.
– Tegangan kerja: 12V (new-rated), 259mA.
– Resolusi: 7,5º/step (full step).
– Torsi: 38,2 mN.m (new-rated).
Spesifikasi dari Sound Sensor:
· Tegangan kerja: DC 3.3-5V
· Sensitivitas yang Dapat Disesuaikan
· Dimensi: 32 x 17 mm
· Indikasi keluaran sinyal
· Output sinyal saluran tunggal
· Dengan lubang baut penahan, pemasangan yang mudah
· Mengeluarkan level rendah dan sinyal menyala ketika ada suara
· Output berupa digital switching output (0 dan 1 high dan low)
Konfigurasi Sound Sensor :
Spesifikasi:
- Input Voltage: DC 4.5-20V
- Static current: 50uA
- Output signal: 0,3V (Output high when motion detected)
- Sentry Angle: 110 degree
- Sentry Distance: max 6/7 m
- Shunt for setting overide trigger: H - Yes, L - No
Buzzer Features and Specifications:
- Rated Voltage: 6V DC
- Operating Voltage: 4-8V DC
- Rated current: <30mA
- Sound Type: Continuous Beep
- Resonant Frequency: ~2300 Hz
- Small and neat sealed package
- Breadboard and Perf board friendly
- Demultiplexer 74154
Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.
 |
Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.
Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1
Satuan nilai Resistor atau Hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.
Rtotal = R1 + R2 + R3 + ….. + Rn
Rumus dari Rangkaian Seri Resistor adalah :
1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Berikut adalah macam-macam resistor dan simbolnya
Prinsip Kerja Relay
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
1.Electromagnet (Coil)
2.Armature
3.Switch Contact Point (Saklar)
4.Spring
Berikut ini merupakan gambar dari bagian-bagian Relay :
-Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
-Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
Arti Pole dan Throw pada Relay
Karena Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw:
- Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
- Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)
- Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
- Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
- Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
- Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.
Untuk lebih jelas mengenai Penggolongan Relay berdasarkan Jumlah Pole dan Throw, silakan lihat gambar dibawah ini :
Fungsi-fungsi dan Aplikasi RelayBeberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

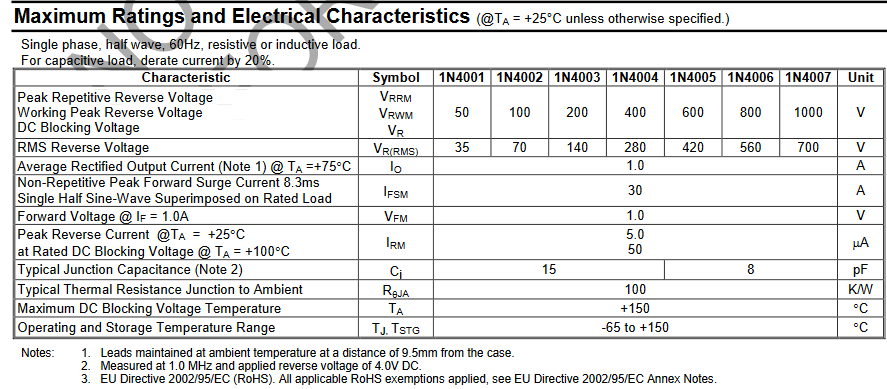

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.
Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika. Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor. Sehingga anode dapat menghantarkan arus litrik dari anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda.
Dioda digambarkan seperti sebuah switch/saklar dimana saklar tersebut hanya akan bekerja di beri tegangan atau arah arus sesuai dengan polaritas kaki ioda itu sendiri. Pada arah bias maju, bias kaki anoda diberikan tegangan (+) dan tegangan (-) pada katoda maka dioda akan dapat mengalirkan arus pada satu arah. Sedangkan pada arah arus mundur bias dimana kaki anoda diberi tegangan (-) dan tegangan (+) pada katoda maka saklar menjadi terbuka atau saklar OFF.
Transistor Bipolar atau nama lainnya adalah transistor dwikutub adalah jenis transistor paling umum di gunakan dalam dunia elektronik. Di dalam transistor ini terdapat 3 lapisan material semikonduktor yang terdiri dari dua lapisan inti, yaitu lapisan P-N-P dan lapisan N-P-N.Transistor tipe NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke emitor.
Transistor bipolar juga memiliki 3 kaki yang masing masing di beri nama Basis (B), Kolektor (K) dan Emiter (E). Perbedaan antara fungsi dan jenis-jenis transisor ini terlihat pada polaritas pemberian tegangan bias dan arah arus listrik yang berlawanan.
Cara kerja transistor bipolar dapat di lihat dari dua dioda yang terminal positif dan negatif selalu berdempet, itu sebabnya pada saat ini terdapat 3 kaki terminal. Perubahan arus listrik dari jumlah kecil dapat menimbulkan efek perubahan arus listrik dalam jumlah besar khususnya pada terminal kolektor. Prinsip kerja ini lah yang mendasari penggunaan transistor sebagai penguat elektronik.
Prinsip kerja transistor PNP adalah arus mengalir dari emitor menuju kolektor. Dibandingkan NPN, pada PNP terjadi hal sebaliknya ketika arus mengalir pada kaki basis, maka transistor tidak bekerja. Arus akan mengalir apabila kaki basis diberi sambungan ke ground (-) hal ini akan menginduksi arus pada kaki emitor ke kolektor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari emitor ke kolektor.
Prinsip kerja transistor NPN adalah arus mengalir dari kolektor menuju emitor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari kolektor ke emitor. Untuk mengalirkan arus tersebut dibutuhkan sambungan ke sumber positif (+) pada kaki basis. Ketika basis diberi tegangan, hingga dititik saturasi, maka akan menginduksi arus dari kaki kolektor ke emitor.
Motor DC adalah motor listrik yang merupakan perangkat elektromekanis yang menggunakan interaksi medan magnet dan konduktor untuk mengubah energi listrik menjadi energi mekanik putar, dimana motor DC dirancang untuk dijalankan dari sumber daya arus searah (DC). Sudah lebih dari 100 tahun motor DC brush (disikat) digunakan dalam industri serta aplikasi domestik.
Prinsip Kerja Motor DC
Komponen utama dari Motor DC adalah Winding/liltan, Magnet, Rotors, Brushes, Stator dan sumber arus searah (Arus DC). Ketika armature ditempatkan dalam medan magnet yang dihasilkan oleh magnet maka armature diputar dengan menggunakan arus searah, hal ini menghasilkan gaya mekanik. Dengan memanfaatkan putaran motor DC banyak jenis pekerjaan yang dapat dikerjakan.
Modul Sensor Suara FC-04 yang dapat mendeteksi intensitas suara sekeliling, mengidentifikasi keberadaan atau ketidakberadaan suara (berdasarkan prinsip getaran suara).
Catatan:
1. Modul sensor suara sensitif terhadap intensitas suara sekitar lingkungan.
2. Ketika intensitas suara lebih kecil dari nilai yang ditentukan, DO menghasilkan nilai tinggi. Ketika intensitas suara luar lebih besar dari nilai yang ditentukan, DO menghasilkan nilai rendah.
3. Port DO dapat dihubungkan secara langsung dengan microcontroller untuk mendeteksi nilai tinggi dan rendah, sehingga dapat mendeteksi suara sekitar.
4. Digital output DO pada modul dapat difungsikan langsung sebagai saklar yang diaktifasi oleh suara (voice-activated switch)
Tabel Jenis bunyi dan Kekerasan Bunyi
A. Primary Magnetic Sensor
Primary magnetic sensor disebut juga Magnetometers, yaitu alat yang digunakan untuk mendeteksi ada atau tidaknya suatu benda logam dengan cara mendeteksi anomali magnetiknya. Magnetometers banyak digunakan dalam pengukuran biologi dan geofisika untuk mendeskripsikan karakteristik dari objek luar angkasa dan bintang. Selain itu, primary magnetic sensor juga digunakan pada aplikasi yang membutuhkan sensitivitas tinggi seperti dalam perangkat yang digunakan untuk mendiagnosis dan menyembuhkan penyakit manusia.
B. Secondary Magnetic Sensor
Secondary magnetic sensor pada dasarnya merupakan sensor induktif yang menggunakan prinsip-prinsip sirkuit magnetik. Parameter eksternalnya terbentuk dari variabel fisik lainnya seperti gaya dan perpindahan. Secondary magnetic sensor juga dapat diklasifikasikan sebagai sensor pasif atau sensor aktif (self-generating).

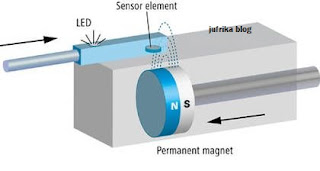

Untuk lebih memahami prinsip kerja reed switch maka dapat sobat lihat pada ilustrasi gambar sensor reed switch terkena permanen magnet pada sebuah cylinder.
 |
| how reed switch work |
Reed switch dalam pengaplikasian umum banyak digunakan dalam kontrol industri, otomotif, peralatan rumah tangga, komunikasi, medis, keamanan.
Dalam industri sensor reed switch banyak digunakan sebagai sensor posisi aktuator seperti pnemuatic cylinder, Biasanya sensor tersebut digunakan dengan modul PLC ataupun microcontroller basic seperti arduino, NodeMCU. Contoh lain dalam bidang security sensor reed switch digunakan sebagai sensor magnet pintu. Berikut gambaran project yang menggunakan reed switch sebagai sensor nya.
Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR terdiri dari beberapa bagian yaitu :
- Fresnel Lens -->Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama.
- IR Filter -->IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.
- Pyroelectric Sensor -->Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik.
- Amplifier -->Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.
- Komparator-->Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.
 |
Blok Diagram sensor PIR |
 |
| Jangkauan Sensor PIR |
Efek Piezoelectric (Piezoelectric Effect) pertama kali ditemukan oleh dua orang fisikawan Perancis yang bernama Pierre Curie dan Jacques Curie pada tahun 1880. Penemuan tersebut kemudian dikembangkan oleh sebuah perusahaan Jepang menjadi Piezo Electric Buzzer dan mulai populer digunakan sejak 1970-an.
Cara Kerja Piezoelectric Buzzer
Seperti namanya, Piezoelectric Buzzer adalah jenis Buzzer yang menggunakan efek Piezoelectric untuk menghasilkan suara atau bunyinya. Tegangan listrik yang diberikan ke bahan Piezoelectric akan menyebabkan gerakan mekanis, gerakan tersebut kemudian diubah menjadi suara atau bunyi yang dapat didengar oleh telinga manusia dengan menggunakan diafragma dan resonator.
Berikut ini adalah gambar bentuk dan struktur dasar dari sebuah Piezoelectric Buzzer.
- Siapkan alat dan bahan yang akan digunakan di library proteus, diantarnya Encoder (74LS147 dan 74HC147), PIR Sensor, Magnetik read Switch Sensor, Sound Sensor, Multiplexer 74151, Demultiplexer 74154, JK Flip Flop 74LS76, dan lain-lain.
- Rangkailah semua alat dan bahan yang digunakan seperti pada gambar rangkaian percobaan.
- Jalankan simulasi rangkaian yang telah dibuat .
