Tugas Pendahuluan (Percobaan 3 Kondisi 3)
Modul 1
Percobaan 3 Kondisi 3
Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 433 uF dan resistor sebesar 3.3 kΩ
b. Kondisi ketika saklar berlogika 0
.jpeg)
Rangkaian multivibrator monostabil adalah rangkaian dengan satu keadaan stabil.Dimana keadaan stabil terjadi apabila dipicu oleh keadaan lain. Waktu perubahan dari keadaan tidak stabil ke keadaan stabil (kuasistabil) ditentukan oleh rangkaian RC.

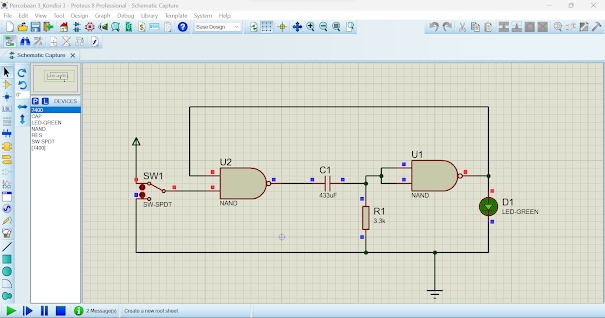

2. Gambar Rangkaian Simulasi
[Kembali]
a. Kondisi ketika saklar berlogika 1
4. Prinsip Kerja Rangkaian
[Kembali]
- Gerbang Logika yang Digunakan
Gerbang NAND
.jpeg)
- Prinsip Kerja Rangkaian
Pada rangkaian (Gambar a) saat saklar berlogika 1, dapat dilihat bahwa gerbang NAND pertama salah satu pin inputnya berlogika 0 (LOW) dan pin input satunya lagi berlogika 1 ( HIGH ) yang terhubung dengan VCC, sesuai dengan tabel kebenaran pada NAND maka output yang dihasilkan pada gerbang NAND pertama ini akan berlogika1 (HIGH) . ketika berlogika1 maka akan ada arus mengalir melewati C1 dan R1 dan ada juga ke pin input gerbang NAND yang ke dua. ketika adanya arus yang mengalir melewati kapasitor maka akan terjadi pengisian pada kapasitor. Selama pengisian kapasitor maka kedua pin input gerbang NAND yang kedua akan berlogika 1 sehingga outputnya akan berlogika 0. Karna berlogika 0 lampu LED tidak hidup karena tidak adanya arus yang mengalir ke lampu LED. Kemudian diumpan balik ke pin input pertama gerbang NAND. Hal ini akan terus berulang terjadi sampai capasitor terisi penuh. Kemudian ketika capasitor terisi penuh maka tidak akan ada arus yg melewati gerbang NAND yang kedua sehingga kedua pin inputnya berlogika 0. Sesuai tabel kebenaran dari gerbang NAND jika kedua inputnya berlogika 0 maka outputnya berlogika 1. Karna berlogika 1 ini maka ada arus yang melewati LED sehingga lampu LED hidup. Hal ini akan terus berulang terjadi sampai capasitor kosong.
Pada (Gambar b) Ketika saklar nya di geser (berlogika 0), lampu LED akan mati sebentar kemudian hidup kembali ke keadaan stabilnya dan akan berlangsung juga kondisi yang sama seperti keadaan saat saklar berlogika 1. Untuk lama nya pengisian pada capasitor,tergantung dari nilai R dan C nya.
Pada (Gambar b) Ketika saklar nya di geser (berlogika 0), lampu LED akan mati sebentar kemudian hidup kembali ke keadaan stabilnya dan akan berlangsung juga kondisi yang sama seperti keadaan saat saklar berlogika 1. Untuk lama nya pengisian pada capasitor,tergantung dari nilai R dan C nya.
