LA 2 - MODUL 2

[KEMBALI KE MENU SEBELUMNYA]

Laporan Percobaan 2

DAFTAR ISI

1. Jurnal

2.1 Alat dan Bahhan

2.2 Bahan Proteus

3. Rangkaian Simulasi

4. Prinsip kerja

5. Video Percobaan

6. Analisis

7. Link Download

1. Jurnal [Kembali]

2.1 Alat dan Bahan [Kembali]

a. Jumper

Gambar 1. Jumper

b.Panel DL 2203D
c.Panel DL 2203C
d.Panel DL 2203S

Gambar 2. Modul De Lorenzo

2.2 Bahan Proteus [Kembali]

a. J-K Flip-Flop (74LS112)

Gambar 3. IC 74LS112

b. Power DC

Gambar 4. Power DC

c. Switch (SW-SPDT)

Gambar 5. Switch

d. Logicprobe atau LED

Gambar 6. Logic Probe

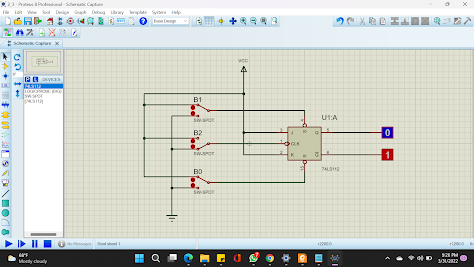

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja [Kembali]

• T Flip-Flop

T Flip-flop merupakan rangkaian flip-flop yang telah di buat dengan menggunakan J-K Flip-flop yang kedua inputannya dihubungkan menjadi satu maka akan diperoleh flip-flop yang memiliki watak membalik output sebelumnya jika inputannya tinggi dan outputnya akan tetap jika inputannya rendah.

5. Video Pratikum [Kembali]

6. Analisa [Kembali]

1. Apa yang terjadi jika B1 diganti CLK pada kondisi 2?

Jawab:

Dari percobaan yang dilakukan jika B1 diganti CLK tidak terdapat perubahan pada output (sama dengan kondisi sebelumnya) tetapi jika B0 diberi logika 0 maka output pada Q akan berubah-ubah menjadi 1/0. sementara untuk Q' tetap  dan dalam kondisi B0 diberi logika 0 serta B2 yang terhubung dengan pin CLK diberi logika 1 maka hanya output pada Q saja yang berubah-ubah (sama dengan kondisi saat B0 yang diberi logika 0)

2. Bandingkan hasil percobaan dengan teori

Jawab:

Dari percobaan yang telah dilakukan sudah terdapat kesesuaian dengan teori yang telah dipelajari dimana pada T flip flop bekerja dengan membalik output sebelumnya jika berlogika 1 dan outputnya juga akan tetap jika inputannya rendah dan T flip flop bekerja ketika CLK (Volttime)

3. Apa fungsi masing-masing kaki flip flop yang digunakan

Jawab:

• Pin (S) = set = menyetel keluaran flip flop atau output flip flop menjadi berlogika 1
• pin (R) = reset = mereset keluaran flip flop menjadi logika 0
• pin (Q) = output utama flip flop
• pin (Q') = output komplementer yang mempunyai berkebalikan dengan output Q
• pin (CLK) = memberi ijin sinyal masuk
• pin (J dan K) = masukan pengendali karena menentukan apa yang dilakukan oleh flip flop pada saat suatu pinggiran pulsa positif diberikan

7. Link Download [Kembali]

Download HTML DISINI

Download File Rangkaian DISINI

Download Video Percobaan DISINI

Download Datasheet IC 74LS112 DISINI

Download Datasheet Switch DISINI

Download Datasheet LogicProbe DISINI
